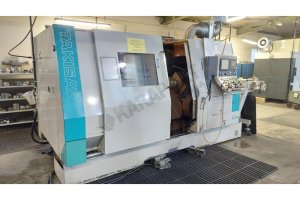

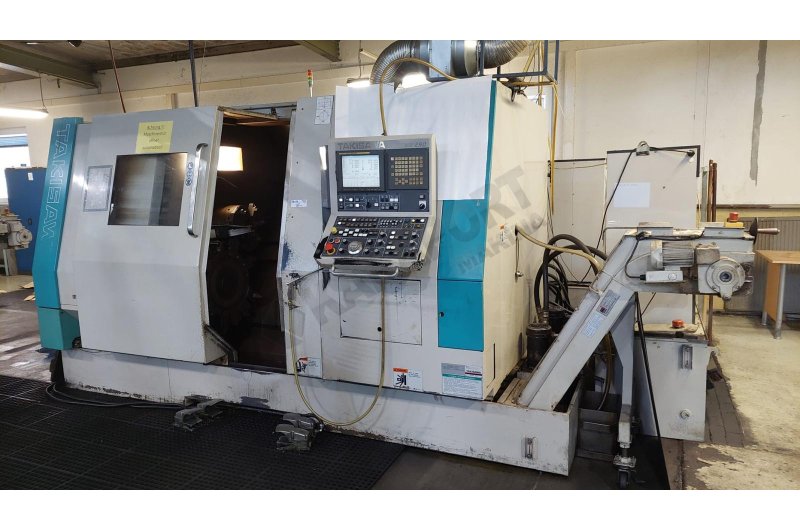

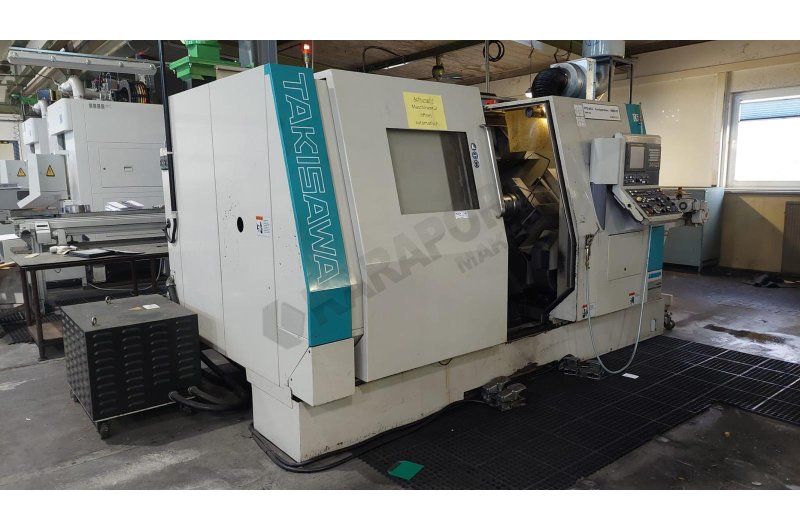

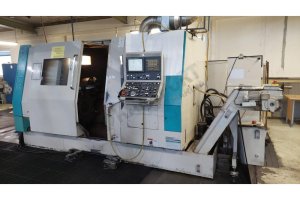

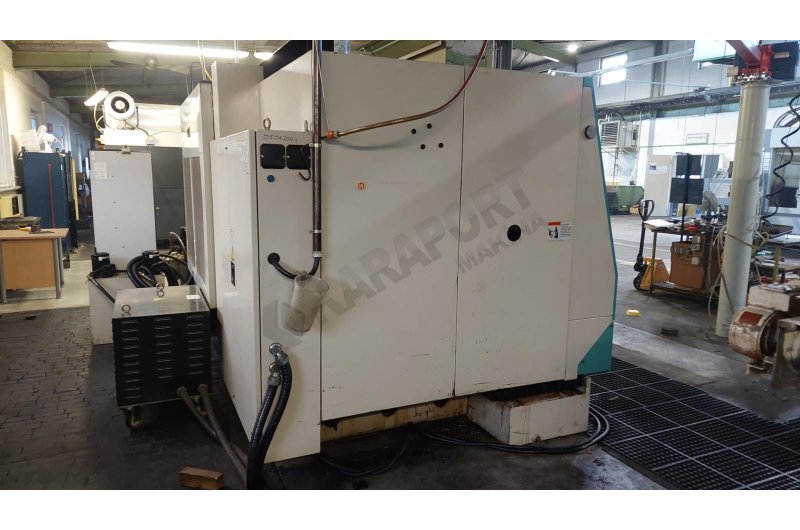

Takisawa TMM 250 C-Y Eksen 2 Taret 2 Ayna CNC Torna

Takisawa TMM 250 C-Y Eksen 2 Taret 2 Ayna CNC Torna

2 Adet bulunmaktadır ve paket olarak satılmaktadır. Tek satış mümkün değildir.

Yıllar : 2003 ve 2004

Teknik özellikleri

Tahrikli takımlar, Y ekseni ve Fanuc 180is TB kontrol ünitesi ile

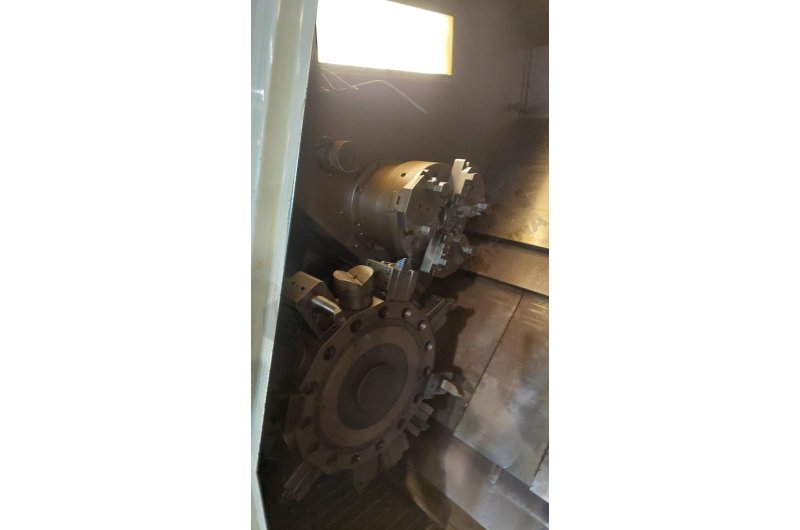

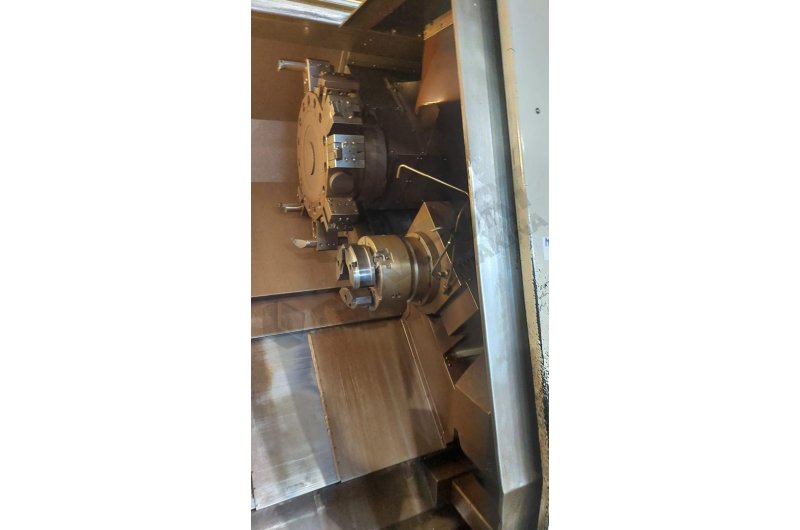

Bu makineler 2 spindle ve 2 taret ile donatılmıştır.

Her iki taretin aynı spindle üzerinde eşzamanlı çalışması mümkündür (4 eksen işleme).

Makinenin Temel Donanımı

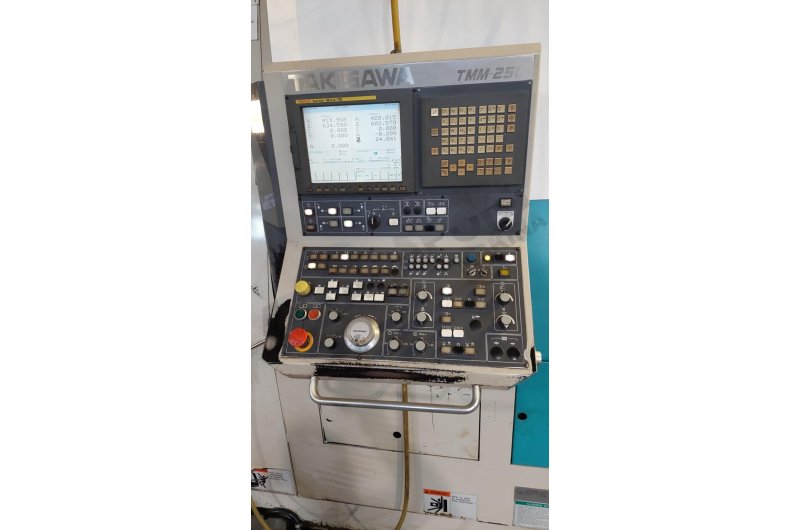

• 32 bit FANUC CNC kontrol ünitesi (diyalog modu ve internet arayüzü ile)

• 10,4” LCD renkli dokunmatik ekran

• AC dijital FANUC spindle ve eksen motorları

• 2 adet C eksenli spindle (yağ soğutuculu built in motorlar)

• Her iki spindle’da disk fren sistemi

• Çift takım tutucular ile toplam 60 takım yuvasına kadar çıkabilir

• Her tarette maksimum 15 tahrikli takım tutucusu

• Üst tarette Y ekseni ±50 mm (kaymalı kızak yapısı)

- Makine, C eksenli 2 iş mili + 2 taret ile donatılmıştır

- Tahrikli takımlar

- 2 adet VDI 40 taret, her biri 15 takım yuvasına sahip

- Maks. tornalama çapı: 350 mm

- Tornalama boyu (maks.): 760 mm

- İş mili uçları arası mesafe: 1130 mm

- İş mili devir sayısı (maks.): 4000 dev/dak

- Kontrol: FANUC 180is

- Yüksek basınçlı soğutma sistemi

- Tahrik: 400 V / 11 + 18,5 kW

- Yer ihtiyacı yaklaşık: U 4000 x Y 2300 x G 2400 mm

- Ağırlık yaklaşık: 10 ton

Sol Spindle

• Motor gücü: 15 / 22 kW

• Maksimum tork: 433 Nm

• Devir: 4000 dev/dak

• Spindle burnu: ASA 2 8

• Koruyucu flanş: Ø 220 mm

• Spindle deliği: 86 mm

• Çubuk geçişi: 76 mm

• Hidrolik çekme silindiri: SMW VNK 170/76

Sağ Spindle

• Motor gücü: 11 / 18,5 kW

• Maksimum tork: 326 Nm

• Devir: 4000 dev/dak

• Spindle burnu: ASA 2 6

• Koruyucu flanş: Ø 220 mm

• Spindle deliği: 63 mm

• Çubuk geçişi: 51 mm

• Hidrolik çekme silindiri: SMW VNK 130/51

Tahrikli Takımlar

• Motor gücü: 3,7 / 5,5 kW

• Devir: 4000 dev/dak

Diğer Fonksiyonlar

• Aynaların açma/kapama işlemi için M fonksiyonu

Teknik Özellikler ve Donanımlar

• Maksimum tork: 35 Nm

• Sabit uzunluklu diş çekme (Rigid tapping)

• İşleme uzunluğu: 760 mm

• Futter (aynaların) hava ile temizlenmesi M-komutu üzerinden (yalnızca yardımcı spindle için)

• Ayak pedalı ile aynaların açılıp kapanması

• Soğutma sistemi: 4 bar basınç

• Otomatik merkezi yağlama sistemi

• Meehanite döküm gövde

• X ve Y eksenleri: sertleştirilmiş kızaklı yataklar, karşı yüzeyler Turcite kaplı

• Z ekseni: rulmanlı kızak sistemi

• Makine muhafazası ve iş alanı aydınlatması

• Makine dokümantasyonu

• Entegre hizalama vidaları ve alt takozlar

• CE uyumlu

Donanım Listesi

• 1 Adet / Stk 5000 12

• Sol spindle: Schunk marka HSL 315 91 ayna, Z=220 mm bağlantı

• Sağ spindle: SMW marka BBM 250 77 ayna, Z=220 mm bağlantı

• 1 Adet / Stk 8022 12

• Otomatik iş alanı kapısı

• Kapı, pnömatik silindirle hareket eder.

• Kontrol, iki düğmenin aynı anda basılı tutulmasıyla sağlanır.

• 1 Adet / Stk 8019 12

• Yüksek basınçlı soğutma pompası – 6 bar

• Her taret için ayrı pompa

• 1 Adet / Stk 8017 12

• Sağa yönlendirilmiş menteşeli bantlı talaş konveyörü

• Yaklaşık 60° eğim açısı, 850 mm çıkış yüksekliği

• Özellikle çelik malzemelerin taşınması için uygundur

• 1 Adet / Stk 8219 12

• Manuel Tool Setter – her iki taretteki takımların ölçülmesi için

• Ölçüm kolu, spindle üzerindeki hızlı bağlantı noktalarına elle takılır

• Takım, ilerleme tuşlarıyla sensöre doğru sürülür

•Temas sonrası ilerleme durur ve ölçülen değer otomatik olarak düzeltme kayıtlarına aktarılır
