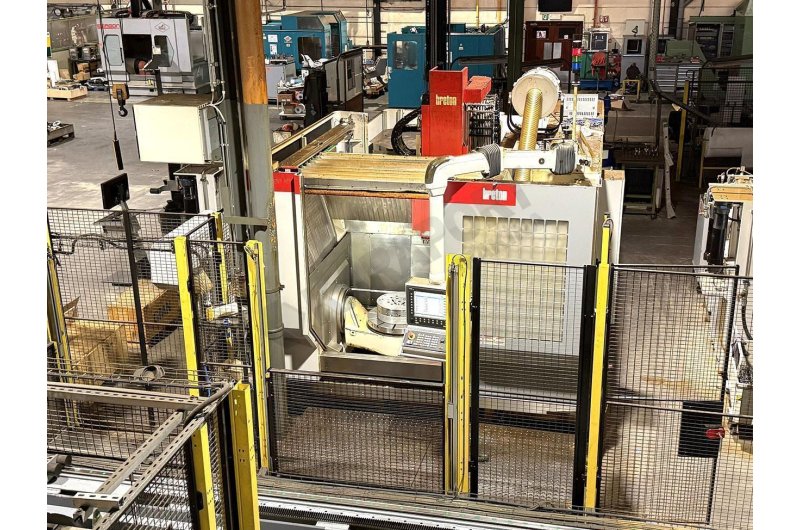

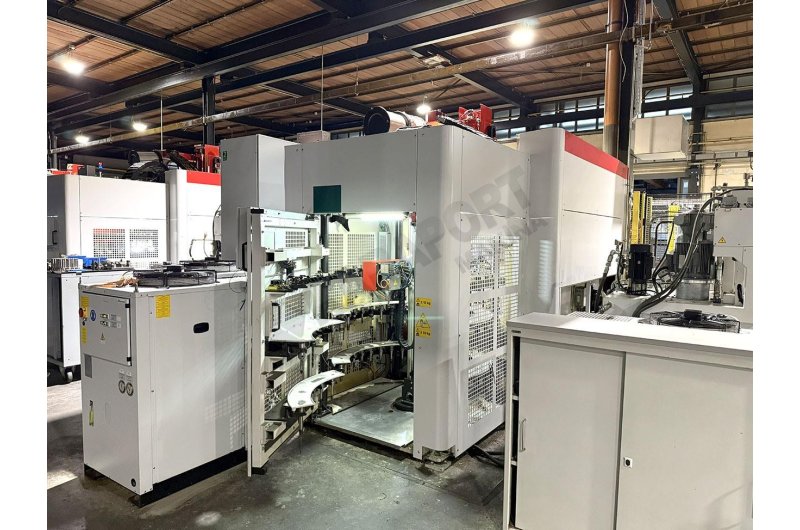

Breton Ultrix 40.000 Rpm 5 Eksen CNC İşleme Merkezi-2016
Breton Ultrix 40.000 Rpm 5 Eksen CNC İşleme Merkezi-2016
Yılı: 2016
Makine Avrupa’dadır.
Bu makineden 2 adet bulunmaktadır. Tek makine fiyatıdır (EXW)
Teknik özellikleri
Tabla boyuna hareketi (X ekseni): 800 mm
Kafa enine hareketi (Y ekseni): 900 mm
Kafa düşey hareketi (Z ekseni): 600 mm
Tabla ölçüleri: Ø 700 mm
Tabla üzerindeki maksimum yük: 700 kg
İş mili bağlama tipi (ISO): HSK-A63
İş mili gücü: 40 kW
Delme kapasitesi: Var

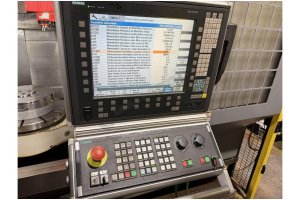

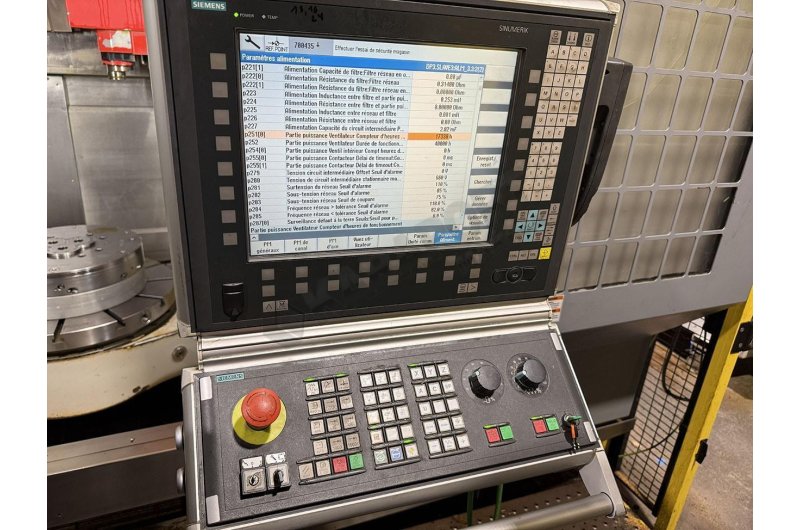

Kontrol ünitesi: Siemens 840D Solution Line
Eksen sayısı: 5
Takım magazini (istasyon sayısı): Var
Takım kapasitesi: 150 adet
Maksimum devir: 40.000 dev/dk !!

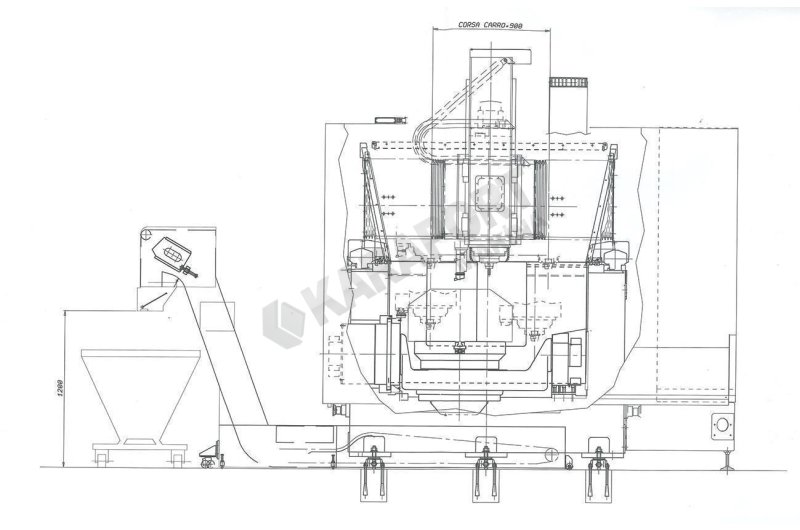

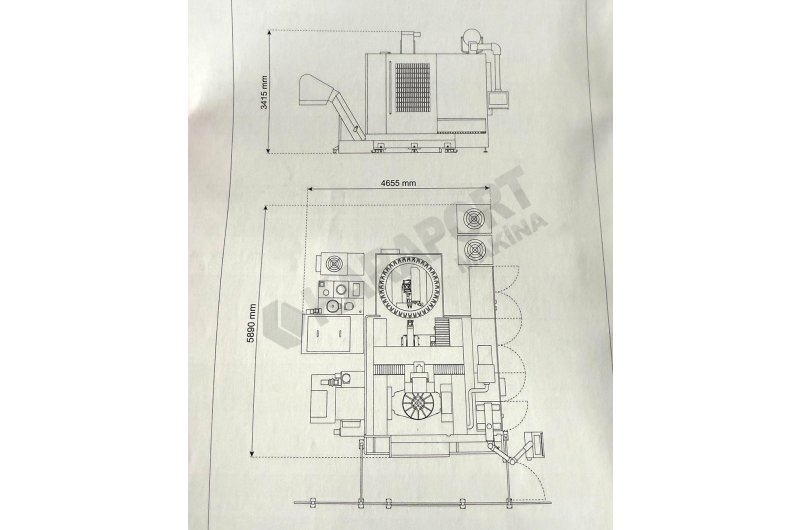

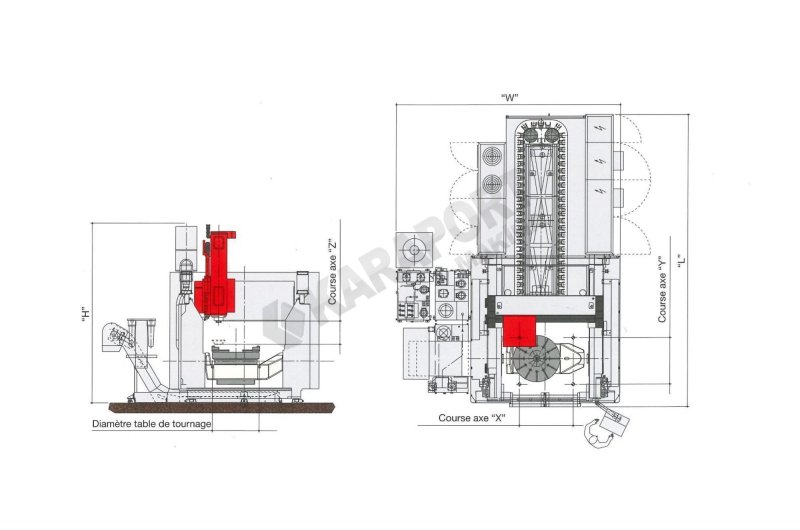

Makine uzunluğu: 4655 mm
Makine genişliği: 5890 mm
Makine yüksekliği: 3415 mm
Makine ağırlığı: 17 ton
Soğutma sistemi: Var
Ultrix 800 RT; 5 enterpole (interpolasyonlu) eksene sahip, hareketli portal (gantry) yapılı, yüksek hızlı frezeleme, tornalama, taşlama, delme, kılavuz çekme, finisaj, çapak alma ve kaba işleme (roughing) işlemlerini tek makinede yapabilen çok fonksiyonlu bir işleme merkezidir. Karmaşık parçaların işlenmesi için tasarlanmıştır.

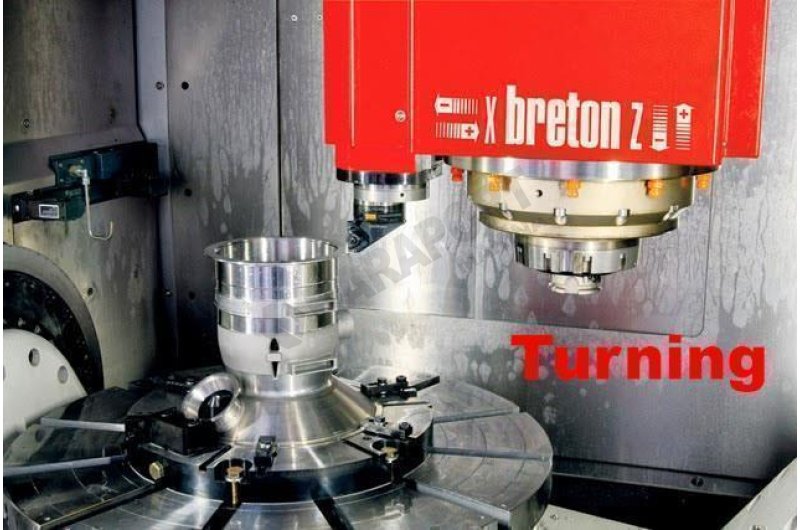

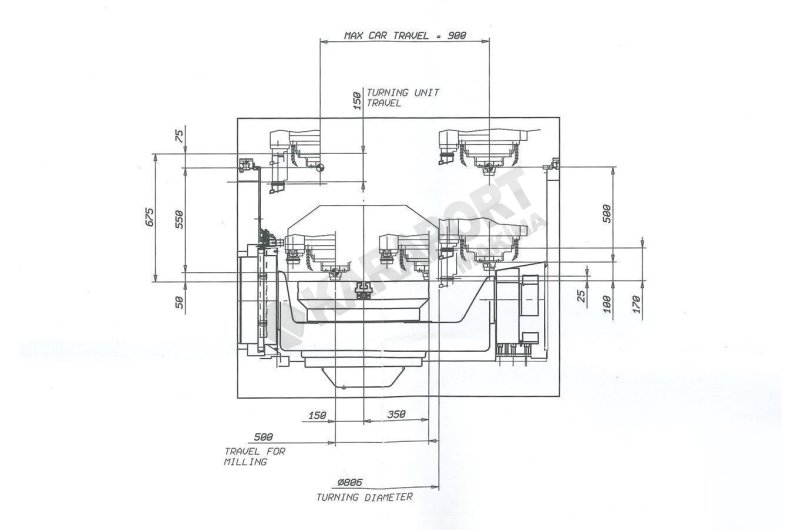

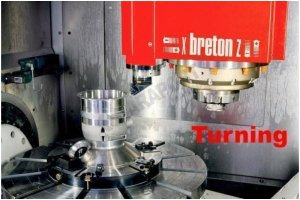

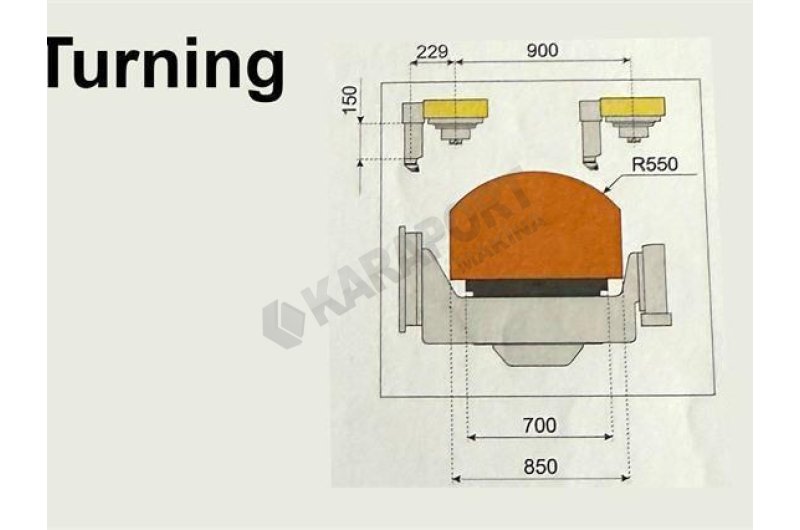

Tornalama modunda (Dikey Torna olarak kullanıldığında):
Hareket (çap) aralığı: 1100 mm
Maksimum iş parçası ağırlığı: 700 kg
Tabla gücü: 40 / 30 kW
Tabla maksimum torku: 1500 Nm
Tabla maksimum devri: 1000 dev/dk (!!)

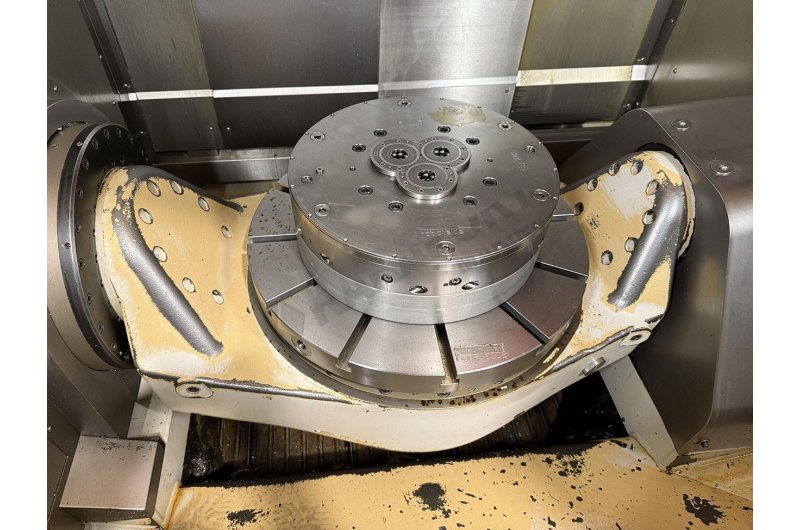

Tabla üzerinde hidrolik bağlama
Tornalama için takım konikliği: KM63

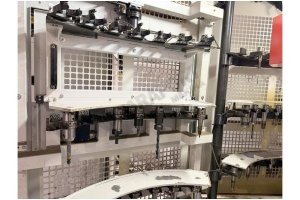

150 istasyonlu takım magazini, tornalama için 24 takım yeri

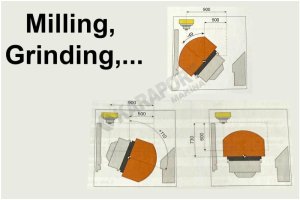

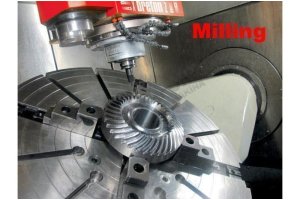

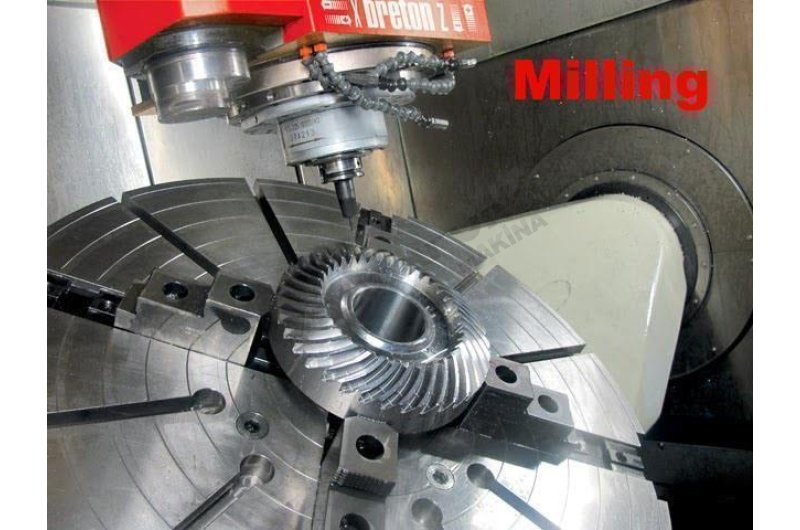

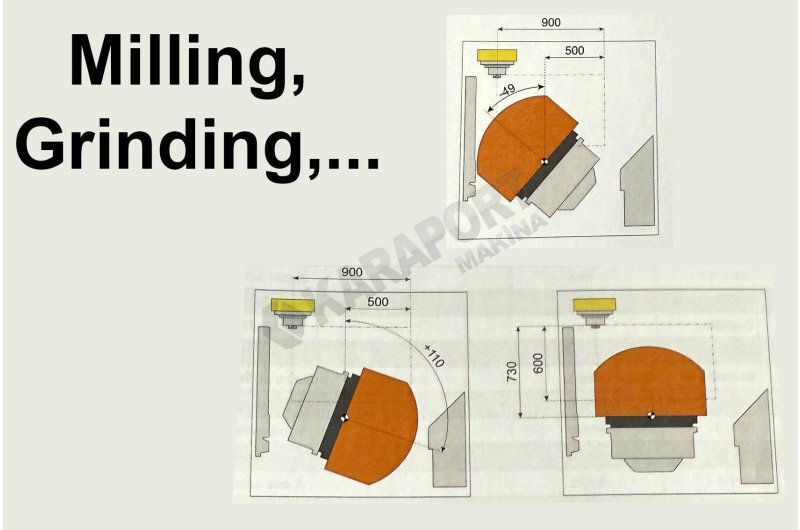

Frezeleme, taşlama, delme vb. modda (İşleme merkezi olarak):
X ekseni: 800 mm
Y ekseni: 900 mm
Z ekseni: 600 mm

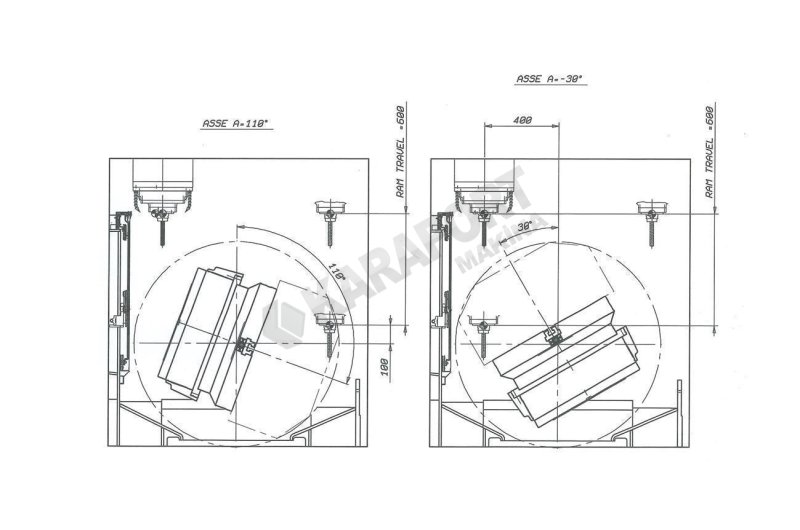

A ekseni: -30° / +110°
C ekseni: Sürekli
Maksimum iş parçası ağırlığı: 700 kg
İş mili gücü: 55 / 40 kW
İş mili maksimum torku: 22 Nm
Maksimum devir: 40.000 dev/dk
Frezeleme için takım konikliği: HSK-E40
150 istasyonlu takım magazini, frezeleme/taşlama/delme için 126 takım yeri
Makine üzerinde bulunan opsiyonlar:
40.000 dev/dk yüksek hızlı iş mili

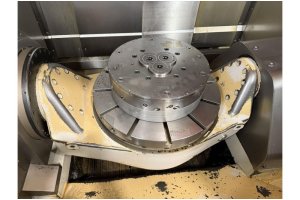

Ø700 mm tabla, hidrolik bağlamalı

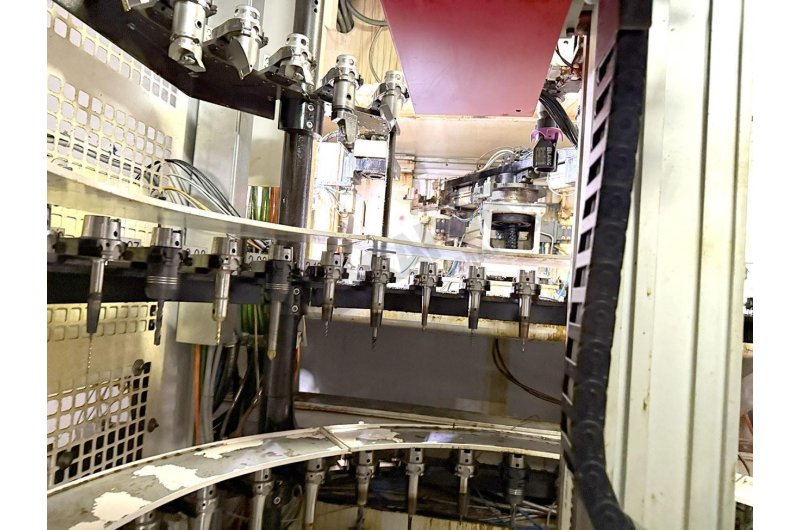

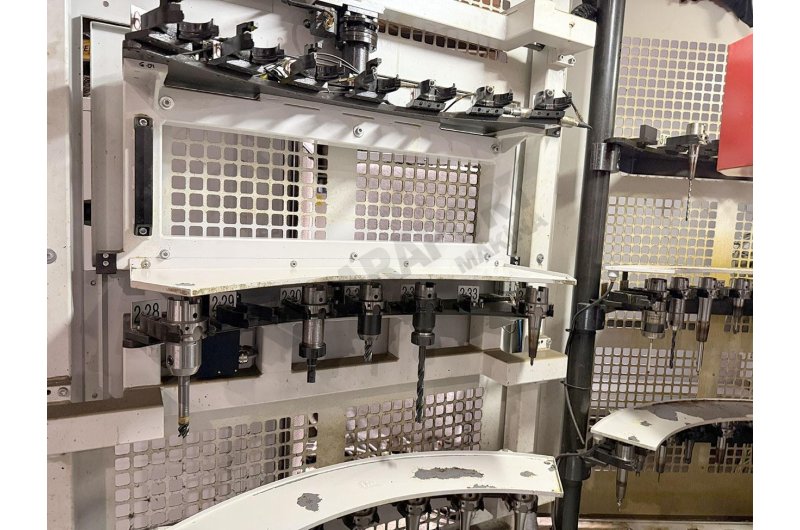

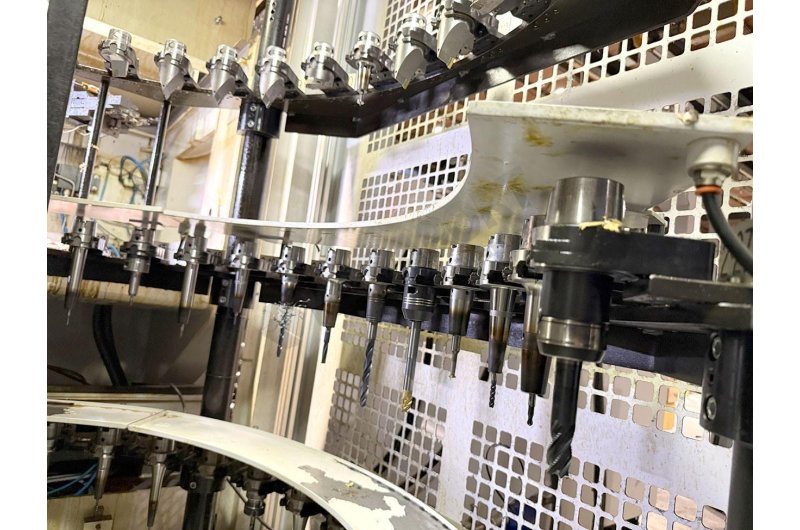

150 istasyonlu takım magazini
Talaş konveyör bandı
Geri kazanımlı soğutma sistemi
Soğutma sıvısı sıcaklık kontrolü
İş milinden yüksek basınçlı soğutma (40–70 bar)
Duman emiş sistemi
Talaş toplama kutusu
Takım ön ayar ve takım kırık kontrol sistemi: lazer ve mekanik prob
Renishaw ölçüm probu
