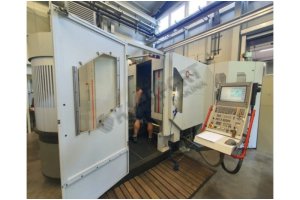

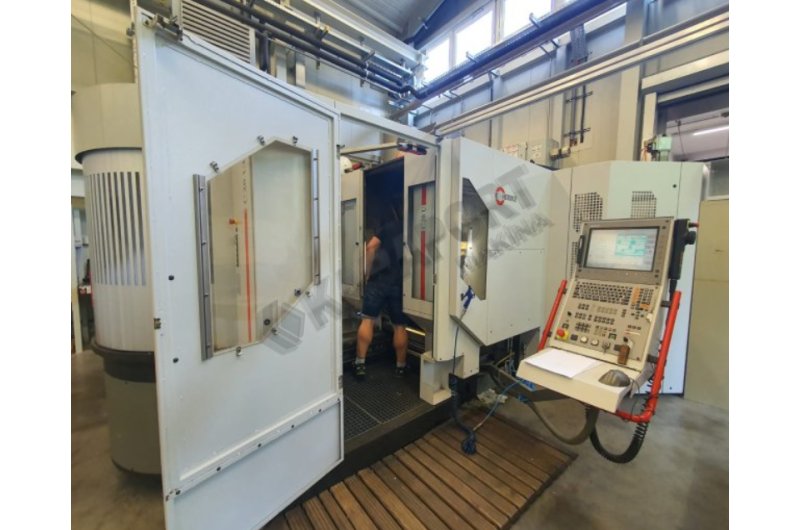

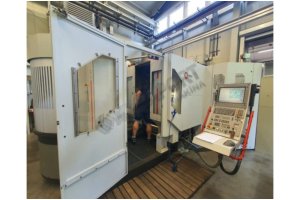

7 Palet Hermle C20 UP 5 Eksen CNC İşleme Merkezi-2007
7 Palet Hermle C20 UP 5 Eksen CNC İşleme Merkezi
Yılı : 2007
Türkiye Antrepo'dadır.
Teknik Özellikleri
Heidenhain i-TNC 530 kontrol
X hareketi 600 mm
Y hareketi 450 mm
Z hareketi 450 mm
Ana iş mili:
Hız 20 - 16.000 rpm
Tahrik gücü - ana iş mili 10 / 15 kW
Maksimum tork 87 / 130 Nm
Takım tutucu HSK-A63
Döner döner tabla:
Masa sıkıştırma yüzeyi 400 x 400 mm
Dönme aralığı A: +/- 115°
Döndürülebilir C: 360°
Maks. masa yükü 300 kg
T yuvaları 4x 14H7 mm
Hız Klima: 25 rpm
Takım değiştirici:
Takım yeri sayısı 117 (30+ZM87) poz.
Takım tutucu HSK-A63
Maks. takım çapı 80 / (125) mm
Maks. takım uzunluğu 250 mm
Maks. takım ağırlığı 6 kg
Talaştan talaşa geçiş süresi yaklaşık 4,5 saniyedir.
Palet boyutu 400 x 400 mm
Giriş dairesi çapı maks. 500 mm
Maksimum palet yükü 300 kg
Maks. iş parçası yüksekliği 210 mm
B ekseni 0,001°
Tabla hızı 2,2 1/sn
Palet sayısı 7

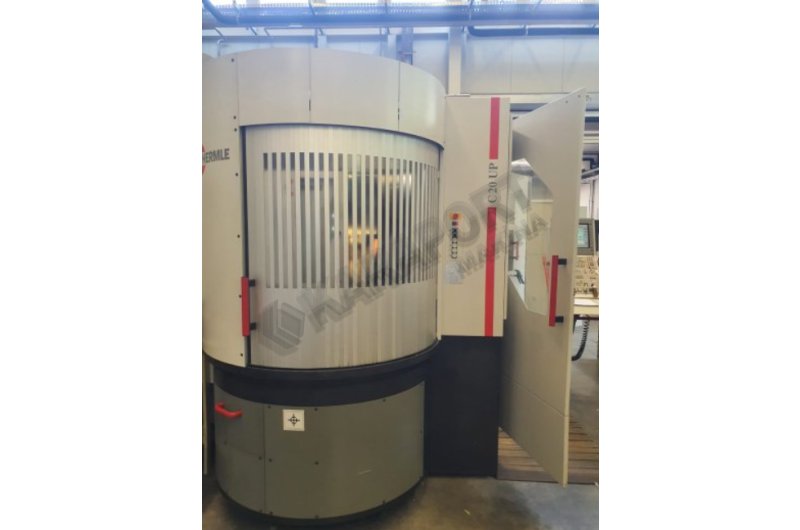

PW160 Hermlenin üretimi 7 li palet degistiricilidir
* Palet değiştirici gövdesi de makine gövdesi gibi mineral dökümdür*
Palet değiştirme süresi yaklaşık 5,0 saniye
Toplam güç gereksinimi 41 kVA
Makine ağırlığı yaklaşık 6,5 ton
Yaklaşık alan gereksinimi 5,5 x 5,5 x 3,1 m
Aksesuarlar
Dökümanlar

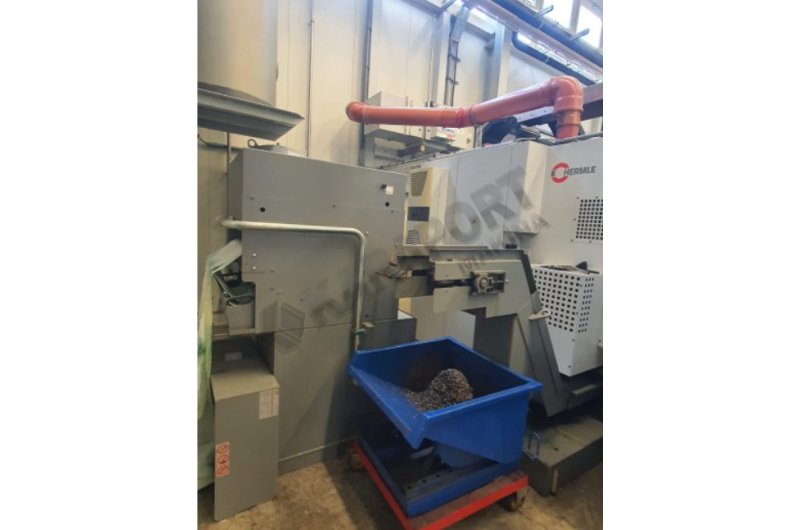

Talaş konveyörü
80 bar CTS
Takım değiştirici 30 + 87 konum.
El çarkı
Doğrudan konum ölçüm sistemi
Palet değiştirici
NC yuvarlak masa
Touch probe, blum lazer ve otomatik kinematik mevcuttur.
