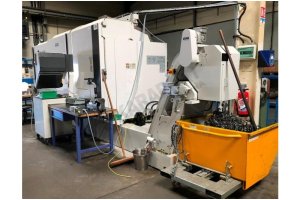

5 Eksen Takisawa TMM-250-3 CNC Mill Turn Tornalama Merkezi-2015
5 Eksen Takisawa TMM-250-3 CNC Mill Turn Tornalama Merkezi-2015
Yılı:2015
Menşei: Japonya
- Çalışma Saatleri: 16.900
- Spindel Saatleri: Yeni iş mili 8400 saatte değiştirilmiştir. Yeni iş mili çalışma saati şu an 100 'dür.

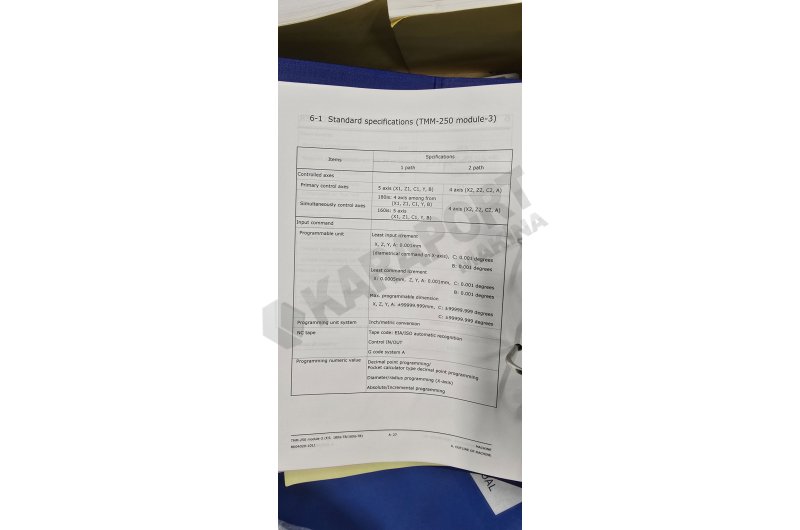

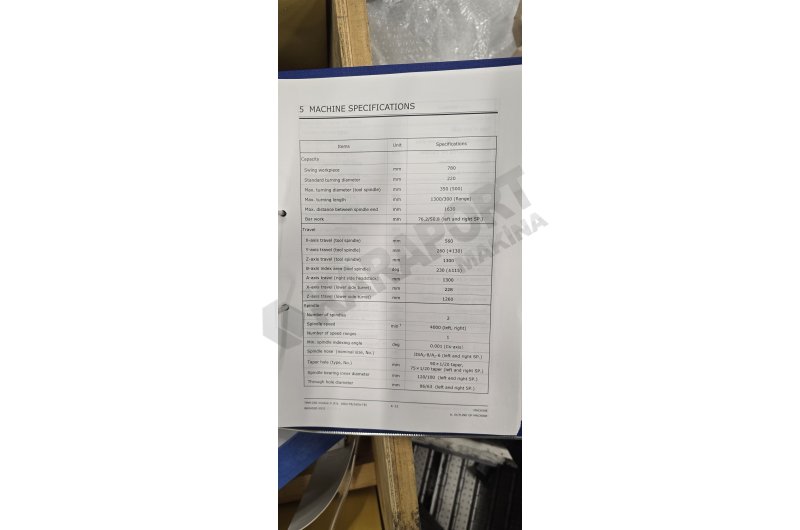

Teknik özellikleri
Kapasite
- İş parçası salınım çapı: 780 mm
- Standart tornalama çapı: 220 mm
- Maksimum tornalama çapı (takım mili): 350 mm (500 mm opsiyonel)
- Maksimum tornalama boyu: 1300 mm / 300 mm (flanş tipi)
- Fener mili uçları arası maksimum mesafe: 1630 mm
- Çubuk işleme kapasitesi: 76.2 mm / 50.8 mm (sol ve sağ fener milleri)
Eksen Hareketleri
- X ekseni hareketi (takım mili): 560 mm
- Y ekseni hareketi (takım mili): 260 mm (±130 mm)
- Z ekseni hareketi (takım mili): 1300 mm
- B ekseni indeksleme alanı (takım mili): 230° (±115°)
- A ekseni hareketi (sağ fener mili): 1300 mm
- X ekseni hareketi (alt taret): 228 mm
- Z ekseni hareketi (alt taret): 1260 mm
Fener Mili
- Fener mili adedi: 2 adet (sol ve sağ)
- Fener mili hızı: 4000 dev/dk
- Hız kademesi: 1
- Minimum indeksleme açısı: 0.001° (Cs ekseni)
- Fener mili burun tipi: JIS A₂-8 / A₂-6 (sol ve sağ)
- Konik delik tipi: 90 × 1/20 konik / 75 × 1/20 konik (sol ve sağ)
- Rulman iç çapı: 120 mm / 100 mm (sol ve sağ)
- Fener mili iç geçiş çapı: 86 mm / 63 mm (sol ve sağ)
- CNC Kontrol Ünitesi: FANUC 31i
- Ana Spindel ve Karşı Spindel: A2-6" / 5.000 rpm
- Freze Spindeli: 12.000 rpm, KM63 veya CAPTO C6 bağlantılı (belirtilecek)
- Bar Kapasitesi: Ø 65 mm
- Ayna (Chuck): Ø 210 mm
- ATC (Otomatik Takım Değiştirici): 60 takım
- Alt Taret: 15 istasyon VDI40, tahrikli takımlarla
Donanım ve Ek Özellikler
- Soğutma: Yüksek basınçlı soğutma (70 bar) ve kesme sıvısı soğutma

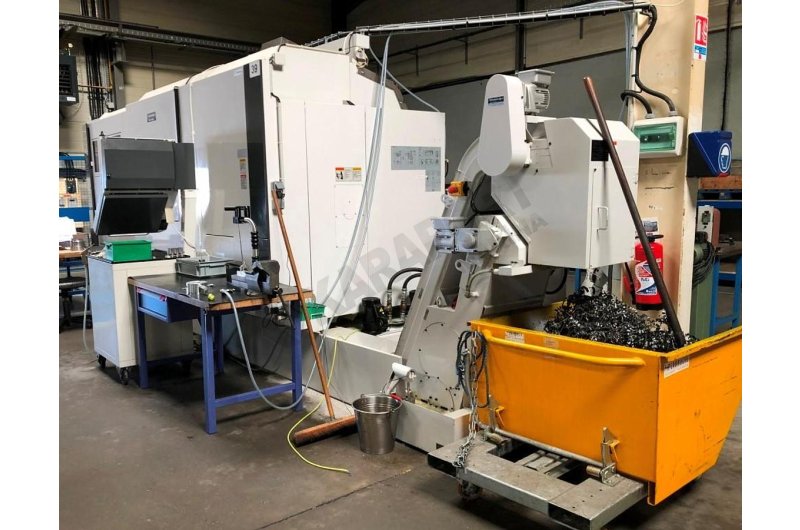

- Talaş Konveyörü: Tamburlu talaş konveyörü
- Parça Yakalama Ünitesi: Konveyörlü parça yakalayıcı
- Kapı: Otomatik kapı açma sistemi
- Eksen Ölçekleri: X ve Z eksenlerinde cetveller
- Bar Besleyici Arayüzü: LNS QUICK LOAD SERVO III
- Yazılım: AICC II
- Takım Ölçüm Sistemi: Renishaw
