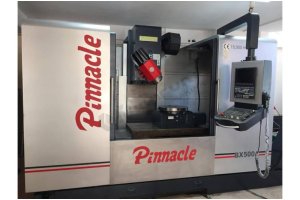

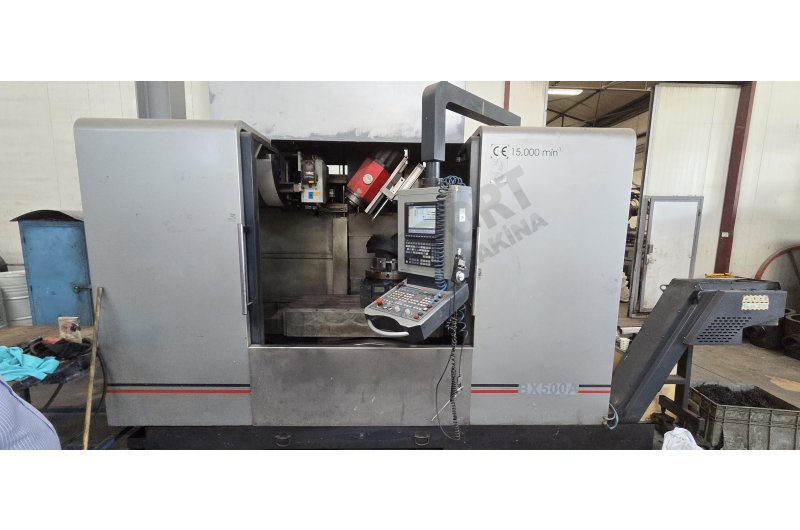

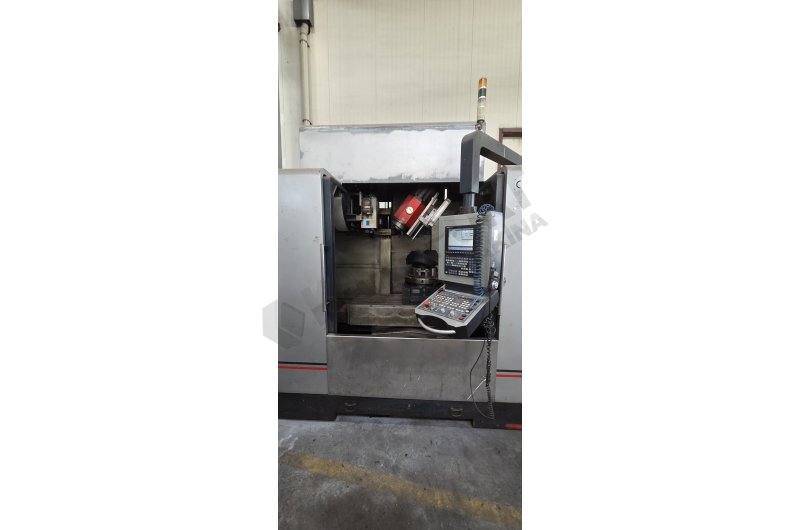

5 Eksen (4+1) Pinnacle BX-500A CNC İşleme Merkezi-2012
5 Eksen (4+1) Pinnacle BX-500A CNC İşleme Merkezi-2012
Yılı : 2012
Makine Türkiye’dedir
Teknik özellikleri
Tablanın ebatları mm: 1450x 610
Hareket mesafeleri X/ Y mm: 1300/610
Hareket mesafeleri Z mm: 810
Tablanın Yük Kaldırma Kapasitesi(kg): 850
Fener mili ucunun tabla yüzeyine mesafesi(dikey)(mm): 110-920
Fener mili merkezinin tabla yüzeyine mesafesi(yatay)(mm): 355-1165
T Kanalı Ölçüleri: 18 x 125 x 5
Fener Mili built-in:
Fener mili konikliği: DIN40
Rulman iç çapı (mm): Ø70
Fener mili merkezi ile kolon arası mesafe (mm): 675
Fener mili hızı (rpm): 15.000
Çeki kuvveti (kgf): 800 ± 100
Ana motor (con/30min kw): 15 / 18
Motor torku (con/max Nm): 48/120

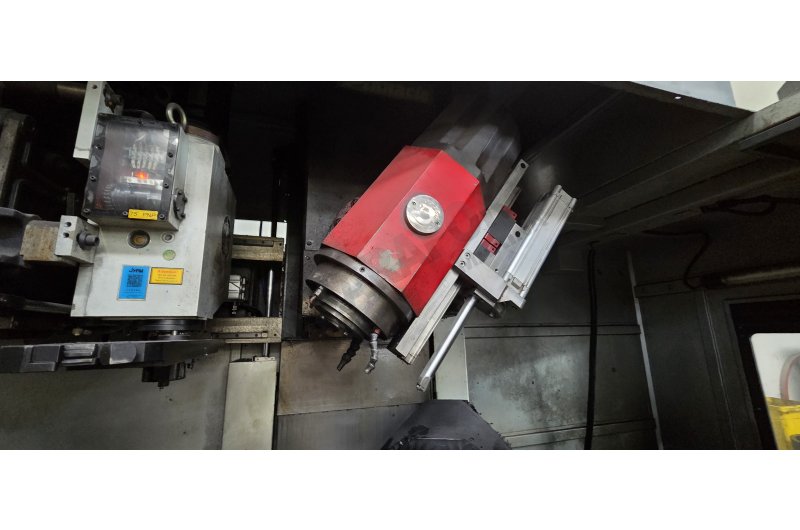

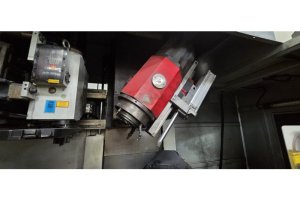

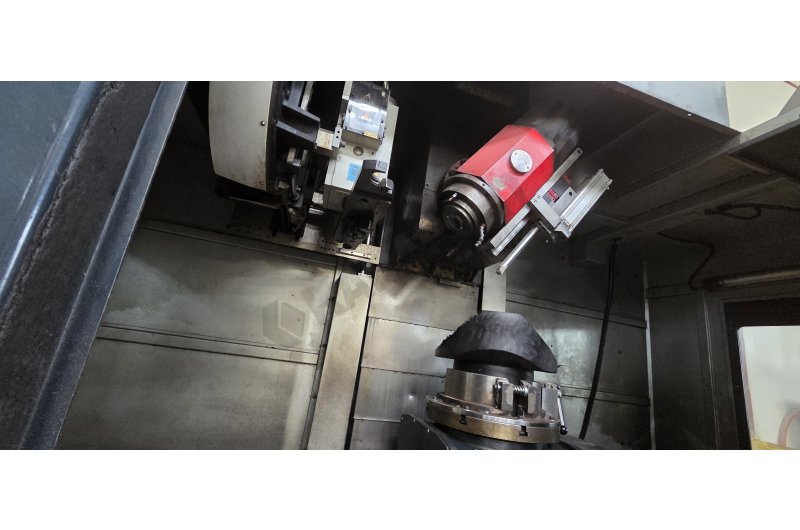

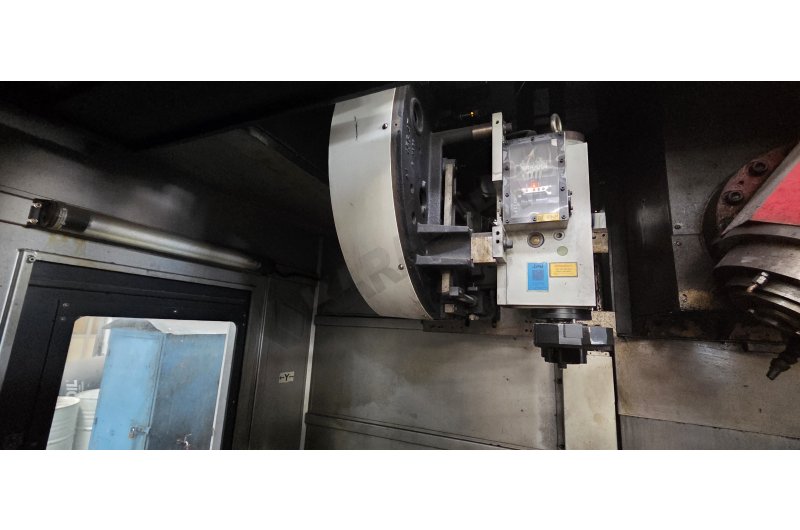

Kafa:
Sürücü tipi: Sonsuz
Redüksion oranı: 1
Çevirme aralığı (deg): ± 120°
Max. hız (rpm): 25
Min birim: 0.001
Tırmanma torku (Nm): 1157
İş torku (Nm): 764

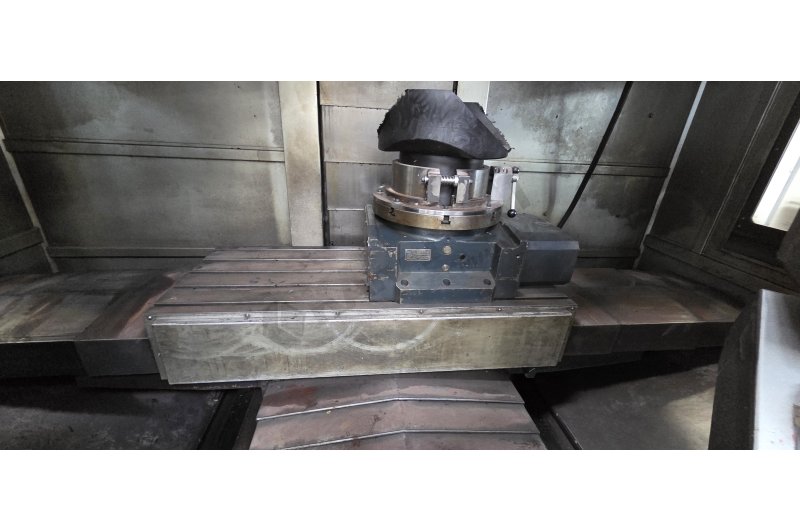

Döner tabla Tipi: Ayrı
Sürücü tipi: Sonsuz
Tabla çapı (mm): Ø500
Merkez delik çapı (mm): Ø60
Dönme hızı (rpm): 11.1
Min. Indeks: 0.001
Maksimum tabla yükü(kg): 500
Eksen servo motor:
Hızlı ilerleme(X/Y/Z m/min): 36/36/24
Kesme ilerleme(X/Y/Z mm/min): 10.000
X/Y/Z eksenleri tork oranı(Nm): 11/11/11
B ekseni tork oranı(Nm): 11
C ekseni tork oranı(Nm): 11
Magazin takımı:
CAM Tipi: DAUL ARM
Takım seçimi: RANDOM
Takım depolama kapaitesi (pcs): 30(40/60)
Max. Takım çapı (mm): Ø75
Max. Takım uzunluğu(mm): 250
Max. Takım ağırlığı(kgs): 8
Doğruluk:
XYZ doğrusal eksen pozisyonu (mm): 0.005
BC rotary (sec): 14"/14"
Tekrarlanabilir XYZ liner eksen (mm): 0.003
BC dönme (sec): 8"/8"
Hava gereksinimi (kg/cm²): 6
Voltaj: 380
Güç gereksinimi (KVA): 40
Soğutucu tank kapasitesi (L): 300
Makine ağırlığı (kgs): 6800
Makine yüksekliği (mm): 3100
Taban alanı (L x W mm): 3400 x 2230
Paketleme boyutu (L x W x H mm): 3450 x 2300 x 2550
